3D scanning til detaljerede data omkring skader og deformation

3D-scanning til maritime reparationer

Præcision og hurtighed

3D-scanning opfanger virtuelle overfladegeometrier og muliggør avancerede målinger til teknisk validering og evaluering. Dette kan reducere risikoen for fejl, omkostninger og nedetid.

Vores avancerede 3D-scanningsteknologi giver os mulighed for at:

Opmåle fuld geometri til nøjagtig reproduktion af komponenter
Verificere geometriske egenskaber såsom planhed, linearitet, parallelitet, vinkelrethed og mere
Analysere komplekse geometrier uden at afmontere dele
Registrere deformation og fejljustering med høj præcision
Udføre virtuel "blue-fit" test for at sikre præcis pasform – både for nye komponenter og reparerede dele
Understøtte datadrevne beslutninger for vores kunder
Det sparer tid og penge og kan bidrage til at reducere CO₂-udledningen ved at eliminere behovet for at transportere tungt udstyr

Our portable 3D scanning result in action

Vi udfører 3D scanning i værkstedet og on-site

3D-scanning sikrer nøjagtige og dokumenterede opmålinger

3D scanning teknologien gør det muligt at opnå nøjagtige resultater uden behov for afmontering af udstyr, hvilket fremskynder reparationsprocessen.

Vores 3D-scanningsopsætning kombinerer håndholdt udstyr med avanceret fotogrammetri, som giver præcise målinger på tværs af en bred vifte af komponentstørrelser og geometrier.

Uanset om der er tale om mindre komponenter eller større dele som rorblade og faste propellere, gearhuse m.v. leverer vores udstyr høj nøjagtighed og pålidelige data – både i værkstedet og on-site.

Vores ingeniører er specialister i at analysere data, og hver reparation leveres med en pålidelig dataanalyserapport.

Præcisionsopmåling

Vi leverer præcise og pålidelige data - globalt

Læs mere om hvordan vi anvender 3D scanning til maritime opgaver

3D Scanning af faste propeller og CPP propeller

Vores mobile 3D-scanningsteknologi leverer højpræcisionsmålinger af faste propellere og blade direkte on-site, så afmontering ikke er nødvendig.
Vi kan scanne og analysere bladene, deres stigning samt andre væsentlige geometrier – hvilket sparer tid og forhindrer kostbar afmontering.
Den detaljerede digitale model af hvert blad kan anvendes til måling af egenskaber som stigning, krumning og profiler, hvilket muliggør præcise sammenligninger, skadevurderinger og slid-analyser.

Med vores mobile 3D-scanningsteknologi kan vi udføre præcise målinger af faste propellere og justerbare blade on-site og undgå afmontering af propellerudstyret. Bladene scannes og analyseres for afvigelser i profil og andre væsentlige geometrier.

Hvert blad registreres som en detaljeret digital overflademodel. Det giver et solidt dokumenteret grundlag for sammenligning, skadesvurdering og analyse af slid.

Såfremt et nyt blad skal fremstilles, sikrer den opmålte geometri en præcis reproduktion.

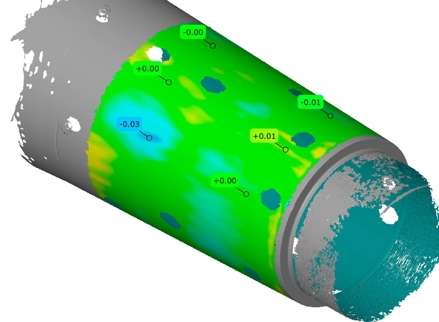

3D Scanning af konus på propelleraksel

Ved at 3D-scanne propellerakslens konus kan vi måle dimensionerne med meget høj præcision og derefter fremstille en ny konus, så den passer næsten perfekt. Det betyder, at der ikke er behov for at levere på overmål med efterfølgende forarbejdning on-site. Resultatet er en mere effektiv plug-and-play-løsning, hvor aksel og propel opnår en optimal mekanisk pasform.

3D Scanning af konus i rorblad

Vores ingeniører udfører præcise 3D-scanninger af rorbladets konus for at opnå den nøjagtige geometri, der skal bruges til bearbejdning af de matchende flader på kvadranten og den øverste konus på rorstammen.Dette er en stor fordel, når roret ikke kan transporteres til vores værksted på grund af størrelsen.

Ved hjælp af detaljerede scanningsdata kan vi tilpasse bearbejdningsprocessen, så der opnås en tæt pasform mellem komponenterne. Det reducerer ofte montagetiden betydeligt on-site – naturligvis afhængigt af de eksisterende deles tilstand.

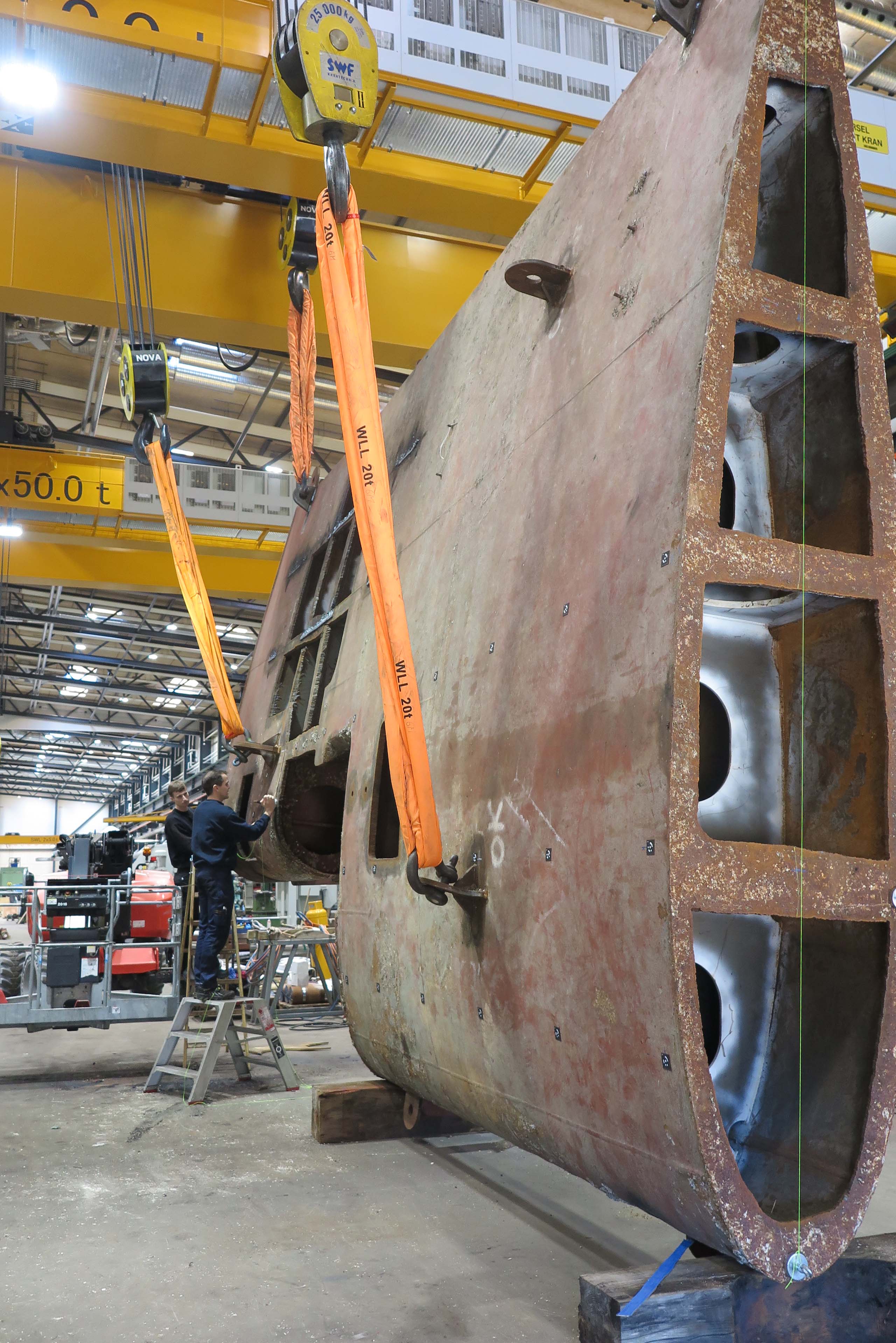

3D Scanning af rorblad

Vi anvender 3D-scanningsteknologi til præcist at opmåle og konstatere eventuelle deformationer i rorblade. Metoden gør det muligt at måle kritiske parametre som bøjning, dimensioner og vinkler med stor nøjagtighed. På baggrund af disse data kan vi definere nødvendige reparationer, der typisk omfatter udskiftning af udvalgte plader samt forstærkning af konstruktionen med svejsning.

3D Scanning of kranfundament

Vi tilbyder 3D-scanning af kranfundamenter og støttekonstruktioner ombord på skibe eller offshoreinstallationer.

Scanningen giver et detaljeret overblik over dimensioner, justering og eventuelle afvigelser – et værdifuldt grundlag til planlægning af ombygninger, kontrol af installationstolerancer eller forberedelse til udskiftning af kraner.

3D Scanning af gear

Når gearet adskilles, kan vores 3D-scanning opmåle de præcise geometrier af gearhuset samt gearets planhed. Vi kan samtidig måle centerafstand, parallelitet og andre geometriske egenskaber.

Denne metode er særdeles nyttig til reverse engineering og kontrol af justering. Med højopløselige scanninger får du en komplet digital dokumentation af gearet – enten til reparation eller som referencebilag.

3D Scanning af bæreleje for mellemaksel

Mellemaksel-lejer spiller en afgørende rolle i fremdriftssystemer. Når de adskilles, anvender vi 3D-scanning til at analysere lejernes overflader, husets dimensioner og justeringsflader. Disse data danner grundlag for fremstilling af nye dele eller sikrer korrekt genmontering – og dermed optimal aksellinje og mekanisk ydeevne.
